Проблемы с вентиляцией чаще всего всплывают не на чертеже, а уже на объекте. Воздуховоды гудят, вибрируют, подсасывают пыль из подпотолочного пространства, а монтажники вынуждены бегать с рулоном скотча и герметиком. В большинстве таких историй корень один и тот же: на этапе закупки сэкономили на штрипсе для вентиляции или не учли реальные требования к герметичности и жёсткости воздуховодов.
Я считаю, что к выбору оцинкованной стальной ленты для вентиляции нужно относиться так же строго, как к выбору вентиляционного оборудования. Вентилятор можно взять с запасом по производительности, а вот воздуховод из слабого штрипса не станет жёстче сам по себе. Если металл играет, шов не держит, а геометрия «плывёт», никакая автоматика не спасёт систему от потерь и жалоб пользователей.

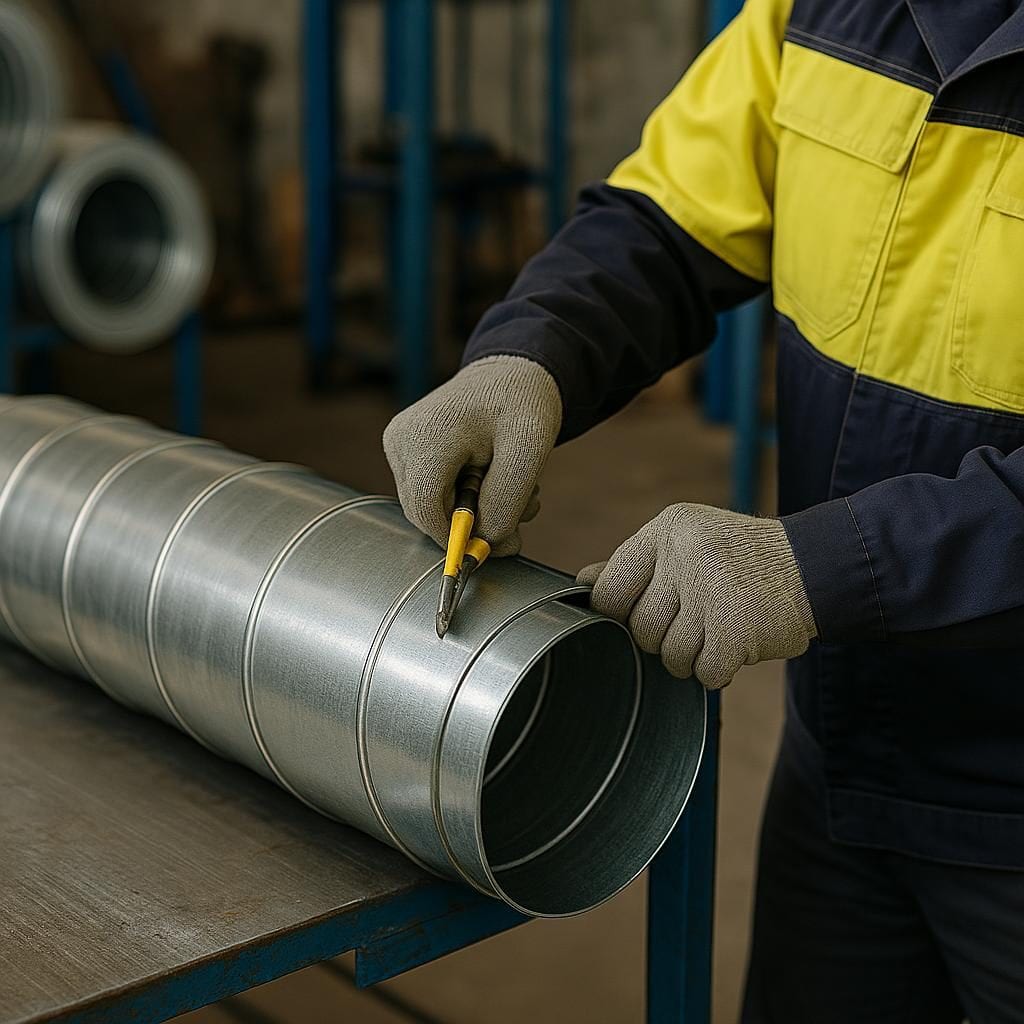

Когда речь идёт о спирально-навивных воздуховодах, требования к штрипсу становятся особенно жёсткими. Здесь стальная лента одновременно формирует и стенку, и замковый шов. Любой разброс по толщине, мягкий металл или нестабильная ширина штрипса сразу отражаются на герметичности и жёсткости воздуховода. По моему опыту, именно спирально-навивные линии наиболее чувствительны к качеству рулонной стали.
Если разложить задачу на составляющие, штрипс для вентиляции должен обеспечить три вещи. Первая — достаточная жёсткость воздуховодов из оцинкованной стали, чтобы выдерживать разрежение и избыточное давление без заметной деформации. Вторая — стабильная геометрия, чтобы замки и фальцы собирались без подгонки и «колхоза» на линии. Третья — герметичность швов, зависящая и от качества кромки, и от покрытия, и от точности продольной резки.
Отдельный вопрос — толщина оцинкованного штрипса для вентиляции. На бумаге всё просто: есть СП и отраслевые рекомендации по толщине стенки воздуховода в зависимости от размера и давления. На практике ситуация сложнее. Заказчик нередко просит «сделать из 0,5 мм, чтобы сэкономить», хотя по расчёту нужна сталь 0,7 мм. Формально воздуховод собрать можно, но жёсткость оцинкованных воздуховодов из стальной ленты в таком случае падает до уровня, когда достаточно небольшого разрежения, чтобы стенка начала «дышать».
Я заметил, что критичнее всего толщина штрипса для производства вентиляционных коробов и крупных магистралей прямоугольного сечения. Там, где есть большие плоскости, тонкий металл сразу показывает себя масляными пятнами, прогибами и вибрацией. Для круглых спирально-навивных воздуховодов ситуация чуть мягче: сама форма добавляет жёсткости, но и там экономия на толщине быстро вылезает шумом и проблемами с герметичностью замка.
Если говорить о типовых диапазонах, для бытовых и малых систем часто используют оцинкованный штрипс толщиной 0,5–0,6 мм, для промышленных систем и магистралей — 0,7–1,0 мм и выше, в зависимости от диаметра и давления. Но я всегда настаиваю: ориентироваться нужно не только на привычные цифры, а на конкретный расчёт и требования проекта. Плюс учитывать, что реальная толщина рулонной стали у разных поставщиков может отличаться от заявленной.
Качество цинкового покрытия у штрипса для спирально-навивных воздуховодов напрямую влияет на долговечность и стабильность герметичности. Там, где шов формируется замком, кромка постоянно испытывает микродеформации при навивке и эксплуатации. Если покрытие слабое, с пористостью или местами недоцинковки, коррозия в первую очередь пойдёт именно по линии шва. Внешне воздуховод ещё выглядит прилично, а внутри уже появляются очаги ржавчины и микроподсосы.
Оцинкованный штрипс для воздуховодов должен иметь равномерный слой цинка по всей ширине, без потёков, проплешин и грубых наплывов. Неровное покрытие не только снижает коррозионную стойкость, но и мешает стабильному формированию шва. На спирально-навивных линиях это проявляется в виде периодических неплотностей замка и необходимости постоянно подстраивать режимы.
Отдельно стоит сказать о качестве кромки. Требования к герметичности воздуховодов из штрипса подразумевают, что кромка не должна иметь заусенцев, надрывов и термических повреждений. Грубая резка, перегрев или тупые ножи на линии продольной резки дают рваный край, который плохо формует замок и быстрее корродирует. В результате даже при нормальной толщине и хорошем покрытии воздуховод начинает «сопливить» по шву.
Я считаю, что продольная резка рулонной стали — это тот этап, где экономия особенно опасна. Оцинкованная стальная лента для вентиляции должна резаться на оборудовании, которое обеспечивает стабильную ширину штрипса и чистый рез по всей длине. Любой разброс по ширине приводит к тому, что замок на спирально-навивной линии то перетянут, то недотянут, а это прямая дорога к потерям герметичности и перерасходу герметиков.
Жёсткость воздуховодов из оцинкованной стали зависит не только от толщины, но и от механических свойств металла. Слишком мягкая сталь даёт красивую картинку на складе, но на объекте быстро деформируется при транспортировке и монтаже. Слишком жёсткая, наоборот, может давать трещины в местах гиба и на замке. Баланс между прочностью и пластичностью — то, что должно быть подтверждено сертификатами и фактическими испытаниями партии.
Для спирально-навивных воздуховодов штрипс для вентиляции должен обладать достаточной формуемостью, чтобы замок закрывался без микротрещин, но при этом сохранял форму под нагрузкой. Если сталь «пружинит» слишком сильно, шов стремится разойтись, и герметичность падает. Если металл слишком «вязкий», есть риск, что при длительной нагрузке стенка начнёт ползти и деформироваться.
Требования к герметичности воздуховодов из штрипса обычно задаются классами утечки воздуха. На практике это означает, что суммарные потери по швам, стыкам и соединениям должны укладываться в заданный диапазон. И здесь роль штрипса недооценивать нельзя. Даже идеальный монтаж не компенсирует металл с микротрещинами в зоне замка или с нестабильной геометрией.
Я часто вижу, как в смете на вентиляцию подробно расписывают автоматику, шумоглушители, фильтры, но строка «штрипс оцинкованный» остаётся обезличенной. В результате подрядчик берёт первую попавшуюся стальную ленту по минимальной цене, не задавая вопросов о допусках по толщине, типе цинкового покрытия и качестве резки. Потом на объекте начинается борьба за герметичность с помощью лент и мастик, хотя проблема заложена в самом материале воздуховода.
Если говорить о типичных ошибках при выборе штрипса для производства вентиляционных коробов и воздуховодов, на первом месте я бы поставил игнорирование допусков по толщине. Разница в 0,05–0,07 мм кажется несущественной, но на длинной магистрали это уже десятки килограммов недостающего металла и ощутимое снижение жёсткости. Вторая ошибка — выбор стали без подтверждённого класса цинкового покрытия, особенно для влажных зон и наружных участков трассы.
Третья распространённая ошибка — несоответствие ширины штрипса требованиям конкретной спирально-навивной линии. Каждая машина рассчитывается под определённый диапазон, и попытка «подогнать» неподходящую ленту заканчивается нестабильным швом и постоянными регулировками. Четвёртая — закупка штрипса без учёта последующей геометрии готового воздуховода: крупные диаметры и длинные пролёты требуют более жёсткого и предсказуемого материала.
Оцинкованный штрипс для воздуховодов должен подбираться не только по толщине, но и по назначению системы. Для магистралей общеобменной вентиляции с умеренным давлением достаточно одного уровня требований, для систем дымоудаления и высоконапорных линий — совсем другого. Там, где по проекту закладываются повышенные классы герметичности, экономия на качестве штрипса превращается в прямой риск невыполнения нормативов.
Я считаю полезным подход, при котором под каждый тип воздуховодов формируется свой «профиль» штрипса: толщина, марка стали, класс цинкового покрытия, требования к допускам и качеству кромки. Такой подход ближе к промышленному стандарту, чем к разовым закупкам по принципу «что есть на рынке». Он снижает количество рекламаций, упрощает контроль качества и делает поведение воздуховодов предсказуемым.
Если в проекте помимо воздуховодов используются элементы из оцинкованного профиля, логично унифицировать требования к стали. Это упрощает логистику и склад, а также даёт более ровный результат по жёсткости всей системы. В таких случаях имеет смысл рассматривать комплексные поставки, когда штрипс, рулонная сталь и, например, оцинкованный профиль подбираются из одной линейки материалов. Подробнее о профиле можно посмотреть на странице оцинкованный профиль.
Для тех, кто отвечает за закупки, главный практический вывод прост. Штрипс для вентиляции — это не расходник второго сорта, а несущий элемент системы. При выборе оцинкованной стальной ленты для вентиляции нужно запрашивать не только цену и толщину, но и реальные допуски, тип покрытия, параметры продольной резки и подтверждённые характеристики партии. Это та информация, которая напрямую связана с герметичностью и жёсткостью воздуховодов.
Я считаю разумным выстраивать работу с поставщиком так, чтобы он понимал конечное применение штрипса. Когда поставщик видит, что лента идёт не просто «на металл», а конкретно на спирально-навивные воздуховоды, требования к стабильности параметров воспринимаются иначе. В этом смысле полезен опыт реальных объектов, где уже применялась продукция. С примерами реализованных проектов можно ознакомиться на странице объекты ТПК «Гефест».
Если говорить о практической стороне, то выбор штрипса для спирально-навивных воздуховодов я бы предложил начинать с трёх вопросов. Какой класс герметичности заложен в проекте. Какие диаметры и давления будут на магистралях. В каких условиях будет эксплуатироваться система — сухие помещения, влажные зоны, улица. Ответы на эти вопросы позволяют задать минимально допустимую толщину, класс покрытия и требования к качеству кромки.
Дальше имеет смысл перейти к обсуждению конкретных параметров партии: диапазон толщины, тип цинкового покрытия, формат рулона, схема упаковки и маркировки. Для меня показатель зрелого подхода — когда заказчик интересуется не только ценой за тонну, но и тем, как будет обеспечена повторяемость параметров от партии к партии. Это напрямую связано с тем, насколько предсказуемо будут вести себя воздуховоды на объекте.
Оцинкованный штрипс для вентиляции — это та часть системы, которую не видно конечному пользователю, но именно она определяет, будет ли вентиляция работать тихо, надёжно и без лишних потерь. Жёсткость воздуховодов из оцинкованной стали и их герметичность закладываются не на объекте и не в цехе, а в момент, когда вы выбираете стальную ленту и поставщика. Я убеждён, что осознанный выбор штрипса окупается многократно: меньшим количеством переделок, стабильной работой систем и предсказуемым качеством на каждом объекте.
Если вы планируете производство воздуховодов или уже столкнулись с проблемами жёсткости и герметичности, имеет смысл пересмотреть требования к штрипсу и подойти к его выбору так же внимательно, как к выбору оборудования. Это тот случай, когда качественная оцинкованная лента становится не статьёй затрат, а инструментом управления рисками и репутацией. Ассортимент штрипса и оцинкованной ленты для вентиляции можно посмотреть на странице штрипс и оцинкованная лента.
