Штрипс для производства спирально-навивных воздуховодов и оболочек труб ППУ

Как правильно подобрать штрипс оцинкованный для спирально-навивных воздуховодов и оболочек труб ППУ

Штрипс для спирально-навивного производства — узкая тема, и в ней легко ошибиться на этапе снабжения: заказать не ту толщину, не ту ширину под конкретный станок или не тот класс покрытия под условия эксплуатации. Ошибка обычно всплывает не сразу, а уже на линии — лента рвётся на замке, спираль «гуляет» по диаметру, или через полгода эксплуатации оболочка трубы ППУ начинает ржаветь под теплоизоляцией, где её никто не видит и не может обслужить. Разбираем, на что смотреть при выборе, и как посчитать, сколько металла нужно на проект.

По ГОСТ 14918-2020 весь этот металл — прокат листовой горячеоцинкованный, отличия только в геометрии нарезки и толщине цинкового слоя.

Важное уточнение, которое стоит сразу проговорить: для вентиляции и оболочек труб ППУ в текущей линейке представлено только горячее цинкование, без полимерного покрытия. Полимерное покрытие (полиэстер, ПВДФ и т.п.) в ассортименте есть для других применений — например, для фальцевой кровли, где важен внешний вид и цвет фасада. Для воздуховода внутри здания или оболочки, зарытой в грунт под теплоизоляцией, декоративный полимерный слой не даёт эксплуатационного преимущества и только поднимает цену — поэтому в этом сегменте он и не предлагается. Если вам где-то предлагают штрипс с полимерным покрытием специально «для вентиляции» — это повод уточнить, зачем он там нужен, а не автоматически считать более дорогой вариант более качественным.

По каким параметрам подбирается штрипс

3. Класс цинкового покрытия — 100, 120, 140, 180 или 275 г/м².
Число — это суммарная масса цинка на квадратный метр с обеих сторон листа. Чем выше класс, тем толще защитный слой и тем дольше металл сопротивляется коррозии в агрессивной среде — но и дороже.

4. Нормативный документ — ГОСТ 14918-2020.
Просите у поставщика сертификат соответствия именно на эту партию, а не «вообще на продукцию» — это стандартная практика, и честный поставщик предоставит документ без вопросов.

Прайс по состоянию на карточки товаров (руб./кг)

Обратите внимание на логику цены: более тонкий металл стоит дороже за килограмм, а не дешевле — это нормально для проката, потому что при той же ширине и скорости прокатки на единицу веса тратится больше времени и точности обработки. Ошибка «возьмём потоньше, чтобы сэкономить» в пересчёте на килограмм часто не работает — экономия появляется только в пересчёте на погонный метр готового изделия, и то не всегда. Считать нужно именно по проекту, а не по цене за кг — как это сделать, показываем ниже.

Как рассчитать, сколько штрипса нужно на проект

Штрипс продаётся на вес, а проектировщику важна площадь поверхности будущего воздуховода или оболочки. Формула для прикидочного расчёта:

Масса металла (кг) = π × Диаметр (м) × Длина (м) × Толщина стали (мм) × 7,85 × 1,05

Где:

• π × Диаметр × Длина — площадь боковой поверхности трубы/воздуховода в м²;
• 7,85 — переводной коэффициент (плотность стали 7850 кг/м³, при толщине в мм даёт кг на м² напрямую);
• 1,05 — запас 5% на нахлёст спирального замка и технологические отходы при резке и формовке (на практике 3–8% в зависимости от станка, берите свою фактическую цифру, если уже считали раньше).

Пример. Нужен вентиляционный воздуховод диаметром 315 мм, длиной 6 метров, из штрипса 0,7 мм с покрытием 140 г/м²:

• Площадь = 3,14 × 0,315 × 6 ≈ 5,93 м²
• Масса стали = 5,93 × 0,7 × 7,85 × 1,05 ≈ 34,2 кг
• Цена металла = 34,2 кг × 80,7 руб/кг ≈ 2 760 руб. на металл (без учёта отходов сверх заложенных 5%, работы и логистики)

Такой расчёт можно сделать по каждому диаметру в спецификации проекта и сложить — так вы получите не «примерно», а обоснованную заявку поставщику с указанием точной толщины, класса покрытия и веса партии, а не общую фразу «нужен штрипс на воздуховоды». Чем точнее заявка — тем точнее и быстрее вам посчитают цену и сроки.

В чём разница между штрипсом для вентиляции и для оболочек труб ППУ

Металл в обоих случаях одинаковый — тот же ГОСТ 14918-2020, та же ширина 137 мм, та же линейка толщин и классов покрытия. Разница не в марке стали, а в требованиях к изделию на этапе эксплуатации, и это стоит учитывать при выборе конкретной толщины и класса покрытия под ваш случай:

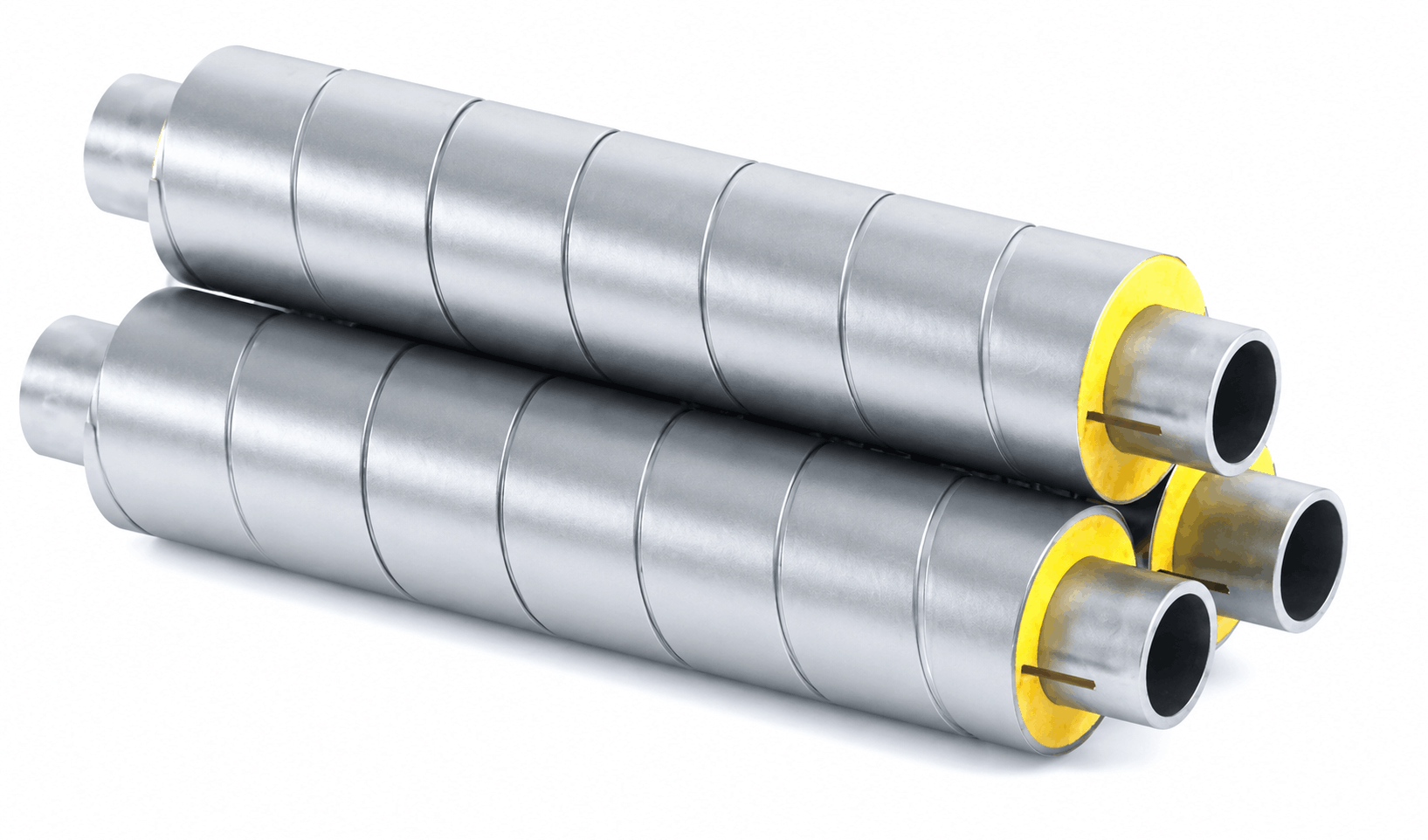

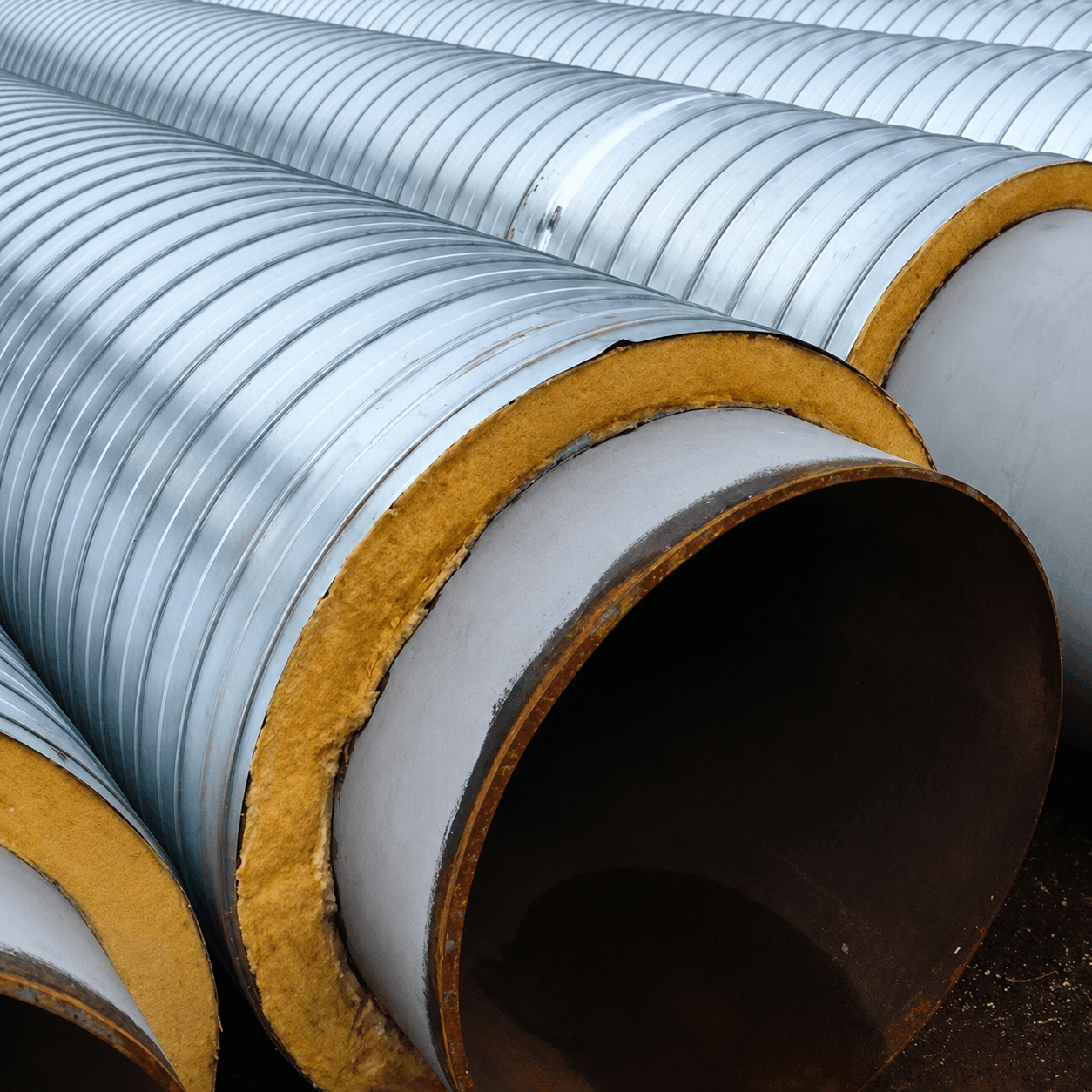

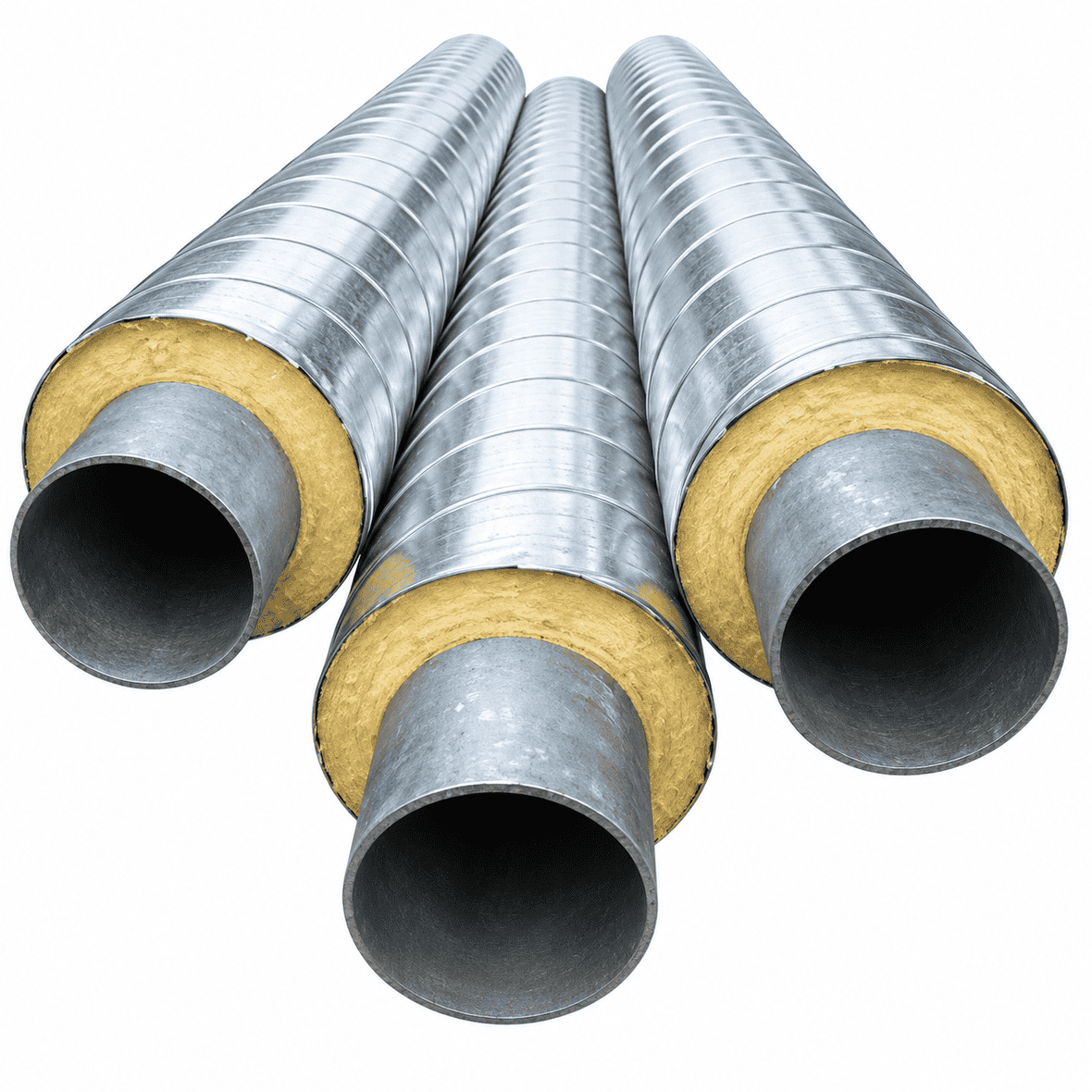

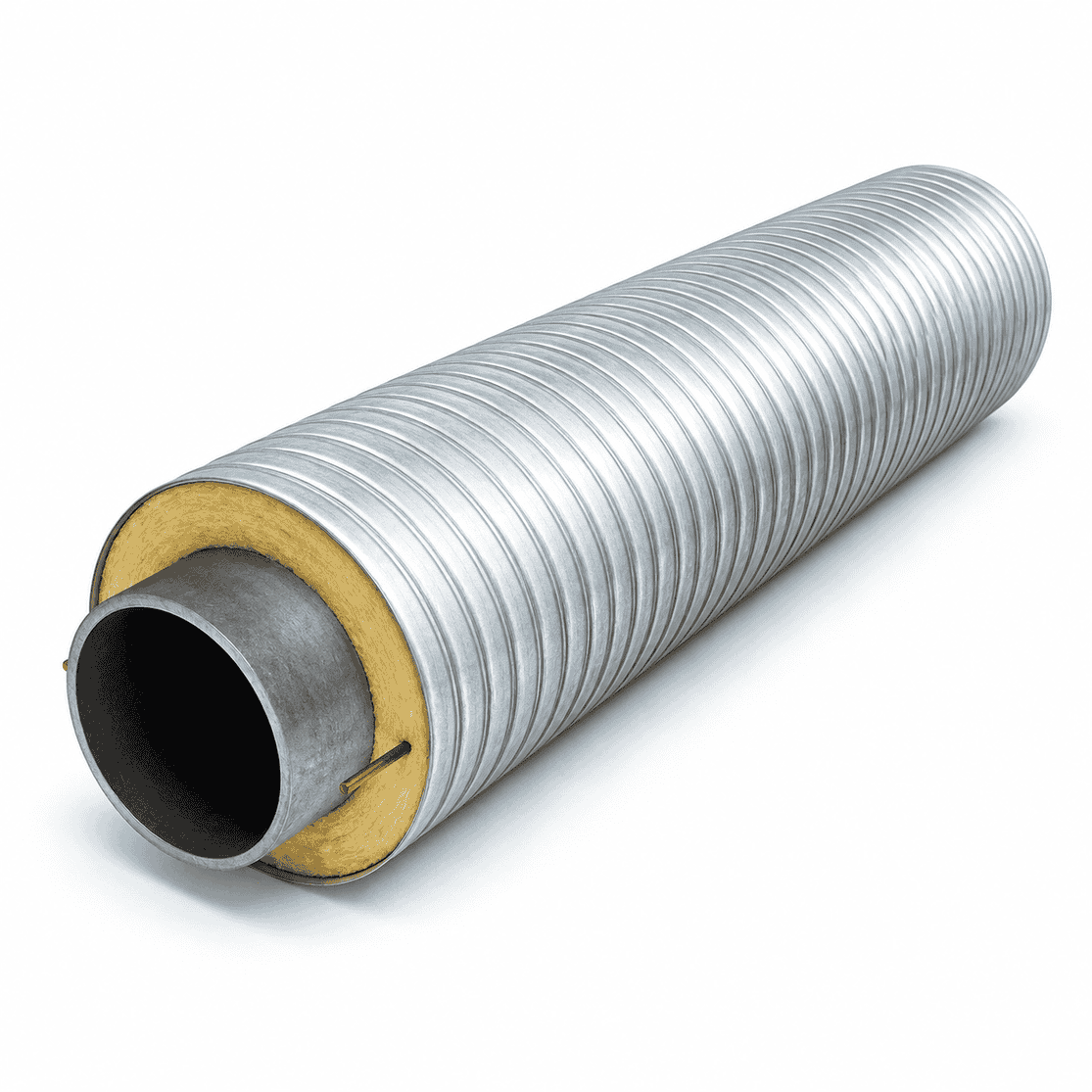

Оболочки труб ППУ после навивки заливаются пенополиуретаном и укладываются в грунт или в короб — то есть изделие становится недоступным для осмотра и ремонта на весь срок службы теплотрассы. Здесь на первый план выходит два момента: во-первых, оболочка должна выдержать давление вспенивающегося полиуретана при заливке без деформации шва — отсюда чаще выбирают толщину от 0,7 мм и выше, а не минимальные 0,5 мм; во-вторых, поскольку доступа к трубе потом не будет десятилетиями, экономить на классе цинкового покрытия рискованнее, чем на воздуховоде — здесь 180–275 г/м² оправданы чаще, чем базовые 100–120 г/м².

Итого: одна и та же лента, но решение по толщине и покрытию нужно принимать исходя не из «что дешевле сейчас», а из того, будет ли к изделию доступ после монтажа, и в какой среде оно будет работать годами.

Как заказать

ТПК «Гефест» режет штрипс из рулонной оцинкованной стали под параметры вашего оборудования и партии. Чтобы получить точный расчёт, в заявке укажите:

• толщину стали и класс покрытия (или пришлите диаметры и длины из проекта — посчитаем сами по формуле выше);
• вес рулона под ваш разматыватель;
• нужный объём партии.

Металл проверяется на соответствие ГОСТ 14918-2020 перед отгрузкой, вес партии — фактический, без наценки за обрезь.
